누전경보기는 전기 안전을 위한 중요한 장치입니다. 이 글에서는 누전경보기의 기본 원리, 작동 방식, 그리고 설치 및 사용 시 주의해야 할 점들을 상세히 살펴봅니다. 전기 안전에 관심 있는 분들에게 유용한 정보가 될 것입니다.
누전경보기의 기본 개념
누전경보기는 전기 설비에서 발생하는 누설 전류를 감지하고 경보를 발생시키는 장치입니다. 주로 사용 전압 600V 이하의 전기 회로에 설치되며, 계약 전류 용량이 100A를 초과하는 특정 소방대상물에 의무적으로 설치해야 합니다. 누전경보기의 주요 목적은 전기 사고를 미연에 방지하고 화재 위험을 줄이는 것입니다.
누전경보기의 구성 요소
누전경보기는 크게 네 가지 주요 부분으로 구성됩니다:
- 영상변류기(變流器, CT): 누설 전류를 감지하는 핵심 장치입니다.

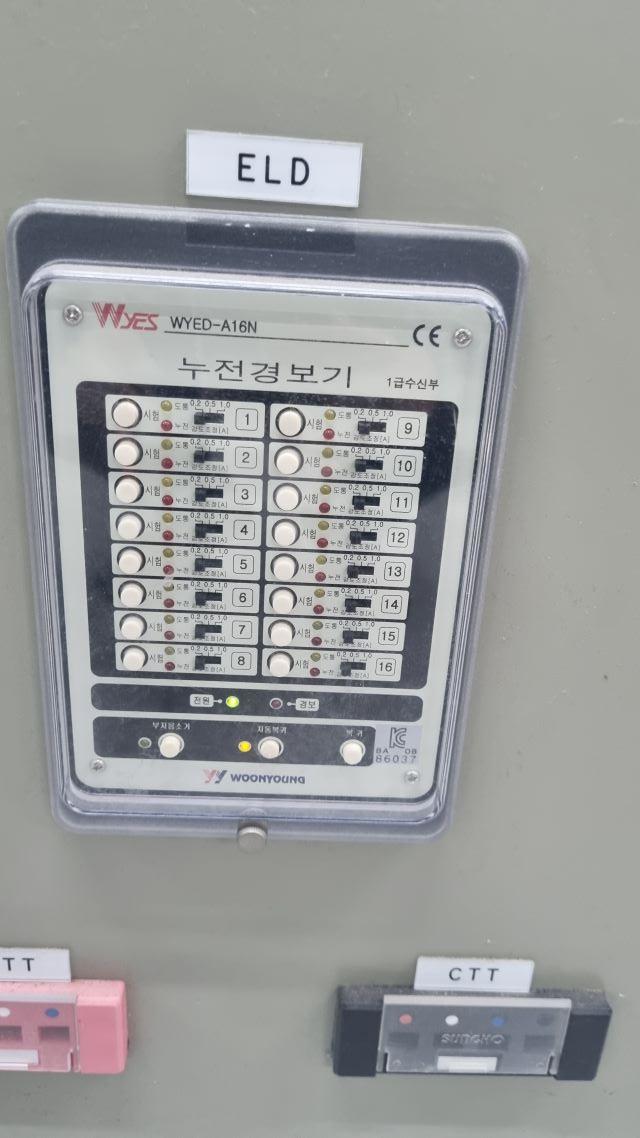

- 수신기: 변류기로부터 신호를 받아 처리하는 장치입니다.
- 차단기구: 필요 시 전원을 자동으로 차단합니다.
- 음향장치: 누전 발생 시 경보음을 발생시킵니다.
누전경보기의 작동 원리
누전경보기의 작동 원리는 다음과 같은 순서로 이루어집니다:
- 누전 발생
- 누설 전류에 의한 자속 발생
- 변류기에 유도 전압 생성
- 수신기에서 전압 증폭
- 릴레이 작동
- 관계자에게 경보 및 누전 표시
- 필요 시 회로 차단
이 과정에서 변류기는 누설 전류를 감지하고, 수신기는 이 신호를 증폭하여 처리합니다. 증폭된 신호는 릴레이를 작동시켜 경보를 발생시키고, 심각한 누전의 경우 차단기를 통해 전원을 차단합니다.
누전경보기 설치 기준
누전경보기 설치 시 다음과 같은 기준을 준수해야 합니다:
- 60A 초과 전로: 1급 누전경보기 설치
- 60A 이하 전로: 1급 또는 2급 누전경보기 설치
- 변류기는 접근이 용이한 위치에 설치
- 옥외 설치 시 옥외형 제품 사용
- 수신기는 점검이 편리한 실내 위치에 설치
누전경보기 사용 시 주의사항
누전경보기를 효과적으로 사용하기 위해서는 다음 사항에 주의해야 합니다:
- 정기적인 점검: 누전경보기의 정상 작동 여부를 주기적으로 확인해야 합니다.
- 적절한 환경 유지: 습기, 먼지, 고온 등 극단적인 환경을 피해야 합니다.
- 전문가 설치: 설치는 반드시 전문가에 의해 이루어져야 합니다.
- 경보 발생 시 신속 대응: 경보 발생 시 즉시 전기 안전 전문가에게 연락해야 합니다.
- 무단 조작 금지: 비전문가의 임의 조작은 위험할 수 있습니다.
누전경보기의 중요성
누전경보기는 전기 안전의 핵심 장치입니다. 이 장치는 눈에 보이지 않는 전기의 위험을 사전에 감지하여 대형 사고를 예방하는 역할을 합니다. 특히 대규모 건물이나 산업 시설에서는 누전경보기의 역할이 더욱 중요합니다.
누전경보기 기술의 발전
최근 누전경보기 기술은 지속적으로 발전하고 있습니다. IoT 기술을 접목한 스마트 누전경보기, 더욱 정밀한 감지 능력을 가진 고성능 제품 등이 등장하고 있습니다. 이러한 발전은 전기 안전을 더욱 강화하는 데 기여하고 있습니다.
마무리
누전경보기는 우리의 일상 생활과 산업 현장에서 전기 안전을 지키는 중요한 장치입니다. 그 원리와 작동 방식을 이해하고, 적절히 설치 및 관리함으로써 전기로 인한 사고를 효과적으로 예방할 수 있습니다. 전기 안전에 대한 지속적인 관심과 주의가 필요합니다.
